Guide d'identification de pièces.

les 3 premiers chiffres/lettres marqués sur les pièces (comme le CDI par exemple) ou sur les références de pièces (sur les microfiches) montrent le code modèle de la moto pour laquelle elle a été créée.

Exemple: sur la RD350F2 de '86, la bulle de carénage est marquée "57V" et la référence de la pièce sur la microfiche est "57V - 283703 - 00". Donc le tableau suivant vous montre que cette pièce a été créée en '85 pour la RD350F. Ainsi vous savez que vous pouvez utiliser une bulle de RD350F sur votre RD350F2...

Autre exemple: sur la RD350F2, le phare AV/feux AR , la jauge de temperature d'eau, le compte tours, rectifieur/régulateur ont leurs références commençant par "47X" et"47X" est le code de la RD500LC. Cela permet de savoir que l'on peux utiliser des pièces (d'occasion par exemple) d'autres moto qui sont communes avec les RD/RZ350LC...

Voici les pièces principales qui sont marquée des codes modèles: cylindres, culasse, carburateurs, échappements, CDI et bulle de carénage.

Attention avec la pompe à huile: la poulie est marquée 4L1 sur toutes les RD350LC mais sur les microfiches YAMAHA , les N° de pièces sont différents en fonction des modèles 4L0/31K/1WT..., les réglages de pompes doivent être différents.


MODELES
PUISSANCE
DEBUT N° PIECE / CODE MODELE
PAYS
ANNEE
RD 350 LC
47
4L0
Europe
'80
RD 250 LC
35
4L1
Europe
'80
RD 350 H
47
4Y3
Canada
'81
RZ 350 R
59
29K
Japon
'83
RZ 250 R
59
29L
Japon
'83
RD 350 LC2
59
31K
Europe
'83
RD 350 LC2
50
31W
Allemagne
'83
RZ 350 K
59
33E
Canada
'83
RZ 350 RR
59
52Y
Japon
'84
RZ 250 R
45
1AR
Japon
'84
RZ 250 RR
45
51L
Japon
'84
RZ 350 N
52
48H
USA
'84
RZ 350 NC
52
1EL
USA/Californie
'85
RD 350 N
59
1JF
Europe
'85
RD 350 F
59
57V
Europe
'85
 RD 350 N2
63
1UA
Europe
'86
RD 350 N2
50
1XA
Allemagne
'86
RD 350 N2
27
1XE
Allemagne
'86
RZ 250 R
45
1XG
Japon
'86
RD 350 N2
59
2UA
Italie
'87
RD 350 F2
63
1WU
Suisse
'86
RZ 350 S
63
1WV
Canada
'86
RD 350 LC
55
1YH
Brésil
'86
RZ 350 U
63
3FB
Canada
'88
RZ 250 R
45
3HM
Japon
'88
RD 350 R
55
4CD
Brésil
'92



Voici des marquages de pièces qui vont vous aider à identifier des pièces détachées ou si votre moto a les pièces qu'elle devrait avoir.

Europe

(Allemagne)

RD350LC '80 à '82

4L0

RD350LC2 '83 à '84

31K (31W)

RD350F/N '85

57V/1JF (1AG / 1JG)

RD350N2/F2 '86 à '90

1UA/1WT/3DH1 (1WW/1WX/1XA/1XE)

RD350R '92

4CE4/5 Italie/Espagne

RD350R '92

4CE6 Angleterre

Cylindres
31K
31K
1UA
1UA
1UA

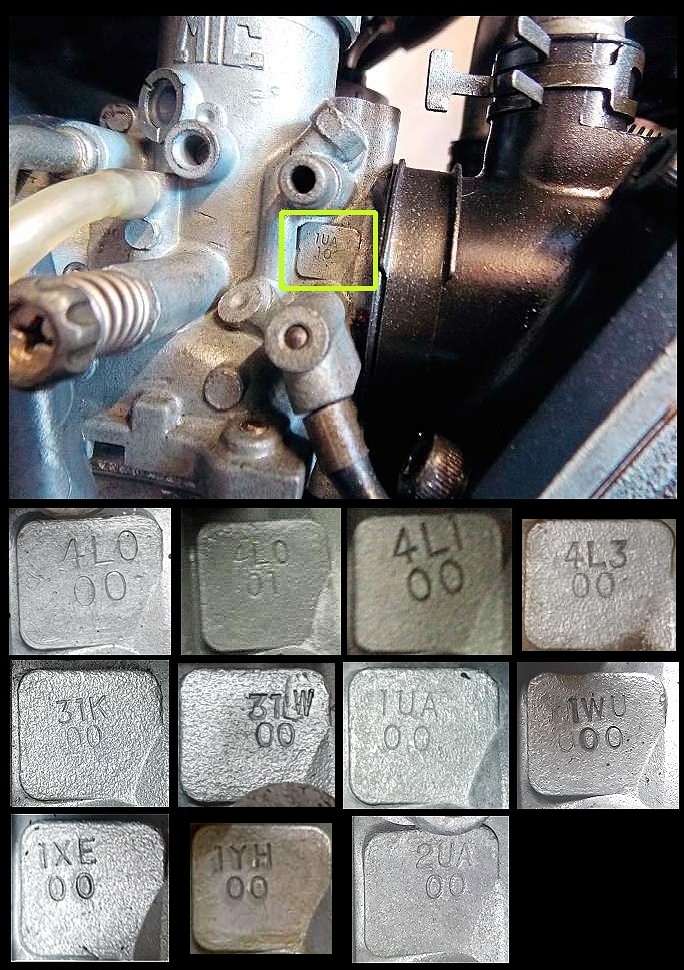

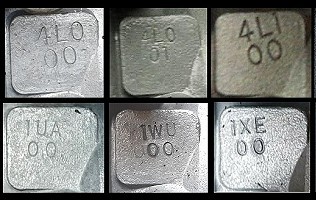

Carburateurs
31K
31K
1UA
2UA
4CE
31W pour les modèles 50ch pour l'Allemangne
31W for pour les modèles 50ch 1AG / 1JG pour l'Allemangne

1XA pour les modèles 50ch 1WW/1XA pour l'Allemangne

1XE pour les modèles 27ch 1WX/1XE pour l'Allemangne



1WU pour la Suisse

-
-
Pots d'échappement

4L0 - 14711

4L0 - 14721

1UA - 14711

1UA - 14721

1UA - 14711 ?

1UA - 14721 ?

4CE6-1

4CE6-2
pour l'Allemagne
31W - 14711 / 14721 pour les modèles 50ch





1XA - 14711 / 14721 pour les modèles 50ch

1XE - 14711 / 14721 pour les modèles 27ch
-
-

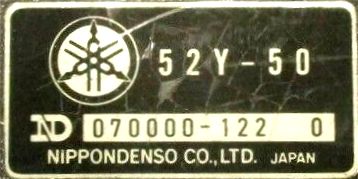

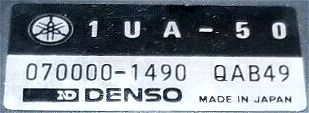

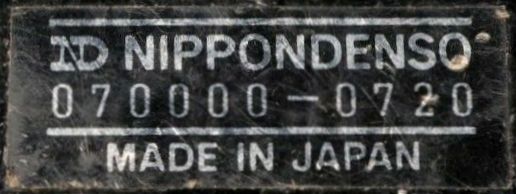

CDI

070000-0720

29K-50

52Y-50

1UA-50

4CE-00

4CE-00
Volant magnétique
VCC 27
29L-50
51L-50
VCD-88
VCD-88
VCD-88
Boitier de commande YPVS
-
29L-M0
51L-M0

1UA-00

51L-M0 pour 1WU
1UA-00
1UA-00

Les références peintes sur les boitiers YPVS sont souvent effacées sur les 51L et 1UA, on peut les identifier grâce à la couleur des gaines électriques (souplisseau): Une noire + une blanche pour le 51L et une noire + une bleue pour le 1UA
